相機的快門決定了每次曝光時,光線被記錄下來的方式以及時間。今天菲力爾就來給大家介紹下收購鏡頭Sony Pregius系列全域性快門CMOS感測器是如何提供清晰無失真的影象。
![](http://n.sinaimg.cn/sinakd2021610s/328/w886h242/20210610/204b-krhvrxt4465256.jpg)
BSI感測器倒置了傳統的前照式感測器設計,使光子更容易進入每個畫素的光敏光電二極體中。
第四代Pregius S延續了緊湊效能的傳統優勢,毫不誇張地說,它顛覆了感測器的設計規則。Pregius S 採用背照式 (BSI) 感測器,用於縮小畫素尺寸、提高解析度並同時提高量子效率和靈敏性。
初始型號帶Pregius S感測器的初始型號目前有:
FLIR Blackfly® S 採用了業內最先進的冰塊外形感測器,它具有強大功能,使您可以輕鬆生成所需的精確影象,並加速您應用程式的開發。其中帶IMX540 24.5 MP(15 fps)的FLIR Blackfly SUSB3:單色、彩色與帶IMX542 16 MP(7.5 fps)的FLIR Blackfly S GigE均是全域性快門感測器。
![](http://n.sinaimg.cn/sinakd2021610s/334/w640h494/20210610/38df-krhvrxt4465255.jpg)
BlackflySUSB3
![](http://n.sinaimg.cn/sinakd2021610s/407/w640h567/20210610/3ff1-krhvrxt4465431.jpg)

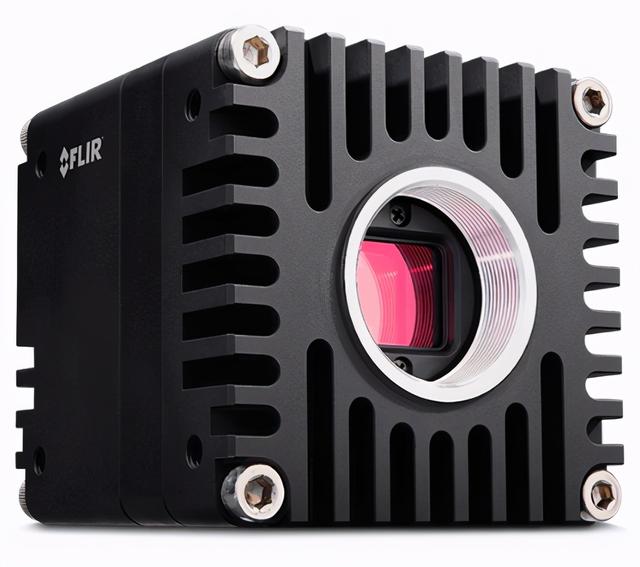

FLIR Oryx 10GigE相機系列支援最高 10Gbit/s的傳輸速度,並能夠以超過60FPS的幀率拍攝4K辨率的12點陣圖像,從而允許系統設計員充分利用最新感測器。而且,FLIR Oryx 10GigE還是帶IMX530 24.5 MP(35 fps)的全域性快門感測器。Pregius S以緊湊的感測器尺寸提供較高的解析度,而且不影響成像效能,從而降低了系統成本,提高了吞吐量。
1、更高的解析度和更低的複雜性
24.5 MP IMX530/540作為Pregius S系列中的首款感測器,可以替換多種低解析度相機,降低您的系統複雜性和成本。
2、以更低的價格獲得更出色的成像效能
Pregius S感測器的全新2.74 μm畫素是Pregius舊款感測器畫素密度的近兩倍。因此佔用尺寸縮小,從而允許使用緊湊、實惠的光學部件,使一個24.5MP的全域性快門CMOS感測器濃縮在冰塊大小的空間內,價格還相當有競爭力。
不同代 收購鏡頭Sony Pregius 感測器之間的畫素大小差異
全新畫素設計還可顯著減少了感測器尺寸高達4/3英寸(約1.9釐米)的緊湊型C介面鏡頭的鏡頭陰影。背照式畫素設計可以接收角度更高的入射光,有助於低成本電子部件提高成像質量。Pregius S可以在不損失影象質量的前提下將緊湊型鏡頭用在大型高解析度感測器上。
![](http://n.sinaimg.cn/sinakd2021610s/255/w640h415/20210610/ffbc-krhvrxt4465433.jpg)
與IMX530/540 Pregius S感測器相比,IMX253 Pregius感測器的畫素密度更高。
![](http://n.sinaimg.cn/sinakd2021610s/68/w640h228/20210610/cbab-krhvrxt4465630.jpg)
1.1英寸(約2.7釐米)IMX253 Pregius感測器與 4/3英文(約1.9釐米)IMX530/540 Pregius S感測器上相同緊湊型鏡頭的陰影對比。
3、增加系統吞吐量
全域性快門讀取能確保對快速移動目標的無失真捕捉。更高的靈敏度可以縮短曝光時間並增加吞吐量,使您能夠在更短的時間完成商品的分析和檢驗,提高生產線速度。
4、縮減照明成本
![](http://n.sinaimg.cn/sinakd2021610s/337/w640h497/20210610/4ac6-krhvrxt4465632.jpg)
收購鏡頭Sony Pregius S感測器不僅具備前幾代Pregius的快速全域性快門讀取和低讀取噪音特性,而且融合了STARVIS的高量子效率和畫素密度。
Pregius S感測器在弱光中能縮短曝光時間。例如,IMX530/540可以達到最高71.5%的出色量子效率,比前幾代全域性快門感測器的65%更高。由於新型背照式畫素設計將繼續保留Pregius感測器的預期低讀取噪音和影象高品質,因此該升級不會影響效能。
![](http://n.sinaimg.cn/sinakd2021610s/246/w640h406/20210610/4f9c-krhvrxt4465934.jpg)
儘管前照式IMX250的畫素更大,但BSI IMX530/540的峰值QE更高。
![](http://n.sinaimg.cn/sinakd2021610s/7/w640h967/20210610/86d6-krhvrxt4465936.jpg)
收購鏡頭Sony通過將Pregius感測器的全域性快門讀取和低讀取噪音與STARVIS的高量子效率和畫素密度相結合,為CMOS成像感測器建立了新的基準。
應用優勢
![](http://n.sinaimg.cn/sinakd2021610s/621/w1086h335/20210610/9559-krhvrxt4466155.jpg)
隨著感測轉向完全基於視覺的系統,使得互聯裝置能夠真正“看到”並解讀其環境,全域性快門技術代表了在產出高質量影象方面邁出的重要一步,即使在具有挑戰性的條件下也是如此。
關於菲力爾公司(FLIR Systems, Inc.
菲力爾公司(FLIR Systems, Inc.)成立於1978年,是一家世界領先的工業技術公司,專注於開發面向國防、工業和商業應用的智慧感測解決方案。菲力爾(FLIR Systems)的願景是成為“世界第六感”,創造技術,幫助專業人士做出更明智的決策,拯救生命、改善生活。
